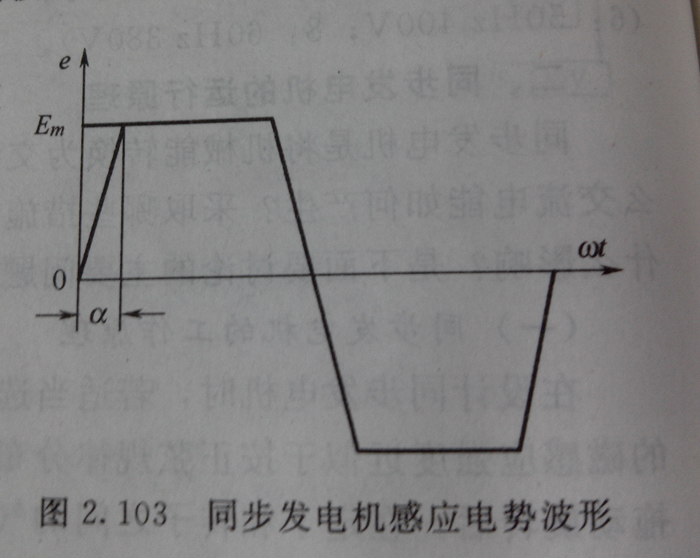

在同步發電機氣隙中的磁感應強度是難以做到完全按正弦規律分布的，一般是近似梯形分布，因此，發電機定子每相繞組中的感應電勢也是非正弦的梯形波，如圖2.103所示。

　　根據富氏級數分析，梯形波感應電勢可分解為

　�。�2-24）

　　從式（2-24）中可見，同步發電機每相電勢中，除基波外還包含一系列奇次諧波，其中三次諧波影響最大。

　　高次諧波對發電機有什么影響？

　　高次諧波的存在不僅使感應電勢的波形變壞，而且諧波電勢在發電機中將引起額外的附加損耗，使發電機效率下降，溫升增高，同時輸電線中的高次諧波所產生的電磁場對其附近的通信還將產生有害的干擾。因此，應設法采取措施來消除高次諧波的影響。
